产品详情
一、高强铸造铝合金锭的特点
金年会采用热顶模半连续铸造工艺，首次开发出高纯净高强韧的ZLD114A、ZLD205A等半连续铝合金铸棒。热顶模半连续铸造没有金属液流落差，一次和二次冷却水紧密衔接，冷却均匀，铝液顺序凝固，减少了夹渣、气孔等缺陷。结晶器上部保温性好，允许较低的铸造温度，铸锭的组织细小均匀，偏析小，提高了铸锭的内部品质。

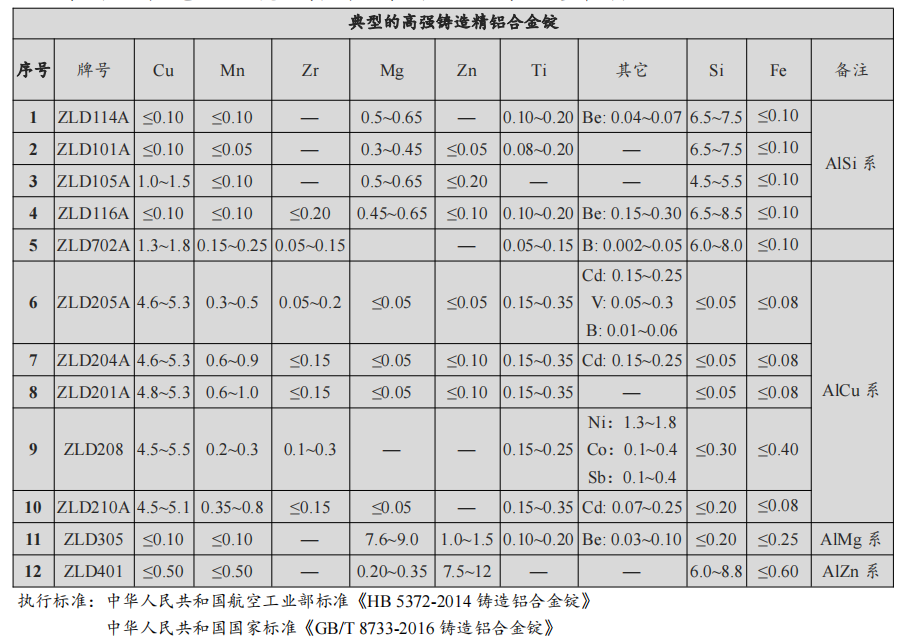

二、高强铸造铝合金标准牌号
三、高强铸造铝合金的主要规格
产品规格：
长条锭，约9.5 kg/块，尺寸规格690mm(长度)×120 (上部宽度)/65(下部宽度) mm×80mm(厚度)
半连铸圆棒，约11.6kg/根，尺寸规格Φ88.5mm×700mm；
半连铸方棒，约12.5kg/根，尺寸规格80mm×80mm×720mm；
华夫锭，约6.4kg/块，尺寸规格450mm (长度)×220mm (宽度)× 40mm(厚度)。
常备货源：ZLD114A、ZLD205A、ZLD201A、AlMn10A、AlCu50A。
四、产品应用
经过近20年的推广使用，ZL205A等高强铝合金的铸造工艺、熔炼、铸造成型和热处理等应用技术已经成熟，铸造方法除传统的砂型铸造外，还可以用于金属型铸造和熔模铸造，部分金年会还用于压铸和挤压铸造。
ZL205A合金铸件已在航空、航天、兵器、核工业、汽车等领域内大量使用，尤其该合金优质铸件在飞机、火箭、导弹上用于大型受力构件和以铸代锻产品。
中国航天科工集团XXX院、中船重工XXX金年会、中航工业XXX金年会、中国兵器装备集团XXX研究所等多家单位，采用我金年会的ZLD114A、ZLD205A等半连续铝合金铸坯，几次现场验证表明，采用该半连续棒制备的军工铸件产品性能稳定，在强度、伸长率等力学性能方面有大幅度提高，产品内部的非金属夹渣、气孔等缺陷大量减少，能够满足高性能军工铸件的质量要求，同时Ⅰ类、Ⅱ类军工铸件的探伤成品率比之前明显提高，有效降低了铸件的制造成本。
版权所有 © 金年会|金年会·jinnian(金字招牌)诚信至上 网站建设：中企动力郑州 营业执照 京ICP证000000号
