产品详情
一、产品特点
高性能铜合金以其导电率高、导热性好、强度高、易加工等优点得到越来越广泛的应用。铜合金中加入Cr、Zr、Ag等元素能提高其耐热、抗氧化、抗磨、抗拉强度等性能。铬青铜是制作火箭发动机推力室的内壁材料，由于在工作中承受高温、高压等恶劣环境，因此要求材料具有较好的塑性、高导热等特性，同时要求组织致密，晶粒细小，无夹杂、分层、偏析等缺陷。
铜合金基本特性、用途
| 合金 | 基本特性 | 典型用途 |
| QCr0.8 | 在室温及400℃以下均具有较高的强度和硬度，导电性和导热性好，耐磨性和减磨性好，经过时效处理后硬度、强度、导电性及导热性均显著提高，易于焊接和钎焊，高温抗氧化性强。 | 航空火箭发动机、电机整流子，以及其它在高温要求高强度、硬度、导电性和导热性。 |
| QCr0.5-0.2-0.1 | 耐热性和耐蚀性比QCr0.5更好 | 点焊、滚焊机电极等 |
| QZr0.2 | 具有较高的电导率，可进行冷、热加工，可进行热处理强化 | 电阻焊接零件及高导电、高强度电极 |
| QZr0.4 | 强度及耐热性比QZr0.2的更高，但电导率比QZr0.2略低 | 电阻焊接零件及高导电、高强度电极 |
| Cu-Ag-Zr | 具有较高的力学性能，电导率，综合性能优异 | 火箭发动机零部件 |
二、产品性能
铜合金室温力学性能标准-YS/T 815-2012
| 合金 | 抗拉强度/MPa | 屈服强度/MPa | 伸长率/% | 布氏硬度/HB | 电导率/%IACS |
| QCr0.5 | 230 | - | 30 | 50~70 | 80~85 |
| 480 | 400 | 11 | 130~150 | - | |
| 250 | 150 | 22 | 75 | - | |
| 350 | - | 8 | 115 | - | |
| QCr0.5-0.2-0.1 | 400~450 | - | 18 | 110~130 | 75~78 |
| QCr0.8 | 230 | 100 | 20 | 50~70 | 40 |
| QZr0.2 | 230~260 | 134~160 | 19%~40% | - | 83 |
| QZr0.4 | 260~300 | 160~190 | 20%~30% | - | 90 |
| Cu-Ag-Zr | 300~340 | 190~210 | 20%~30% | - | 100 |
三、供货规格
铜合金供应产品规格
| 合金 | 铸锭 | 锻件 | 挤压棒材 | 供货周期 | 备注 |
| 铜合金 | Φ100~Φ400 | 定制，单体重量小于1t | 定制 | 7~15天 | 根据客户需求，可定制 |
四、产品优势
金年会采用真空熔炼与铸造的方法生产航空、航天用高性能铜合金，合金组织内部无气孔、夹杂、分层、缩松等缺陷且成分均匀。金年会开发的火箭发动机用铬青铜(QCr0.8)铸锭、锻棒、挤压棒等产品，抗拉强度达230~400MPa，屈服强度达100~300MPa，伸长率达30~40%，导电率达89~93%IACS，性能大幅度优于国家标准，目前已通过相关航天军工单位测试。此外金年会结合国内军工产品的特殊需求开发出Cu-Ag-Zr合金产品，显著提高合金的再结晶温度、蠕变强度，该合金能够承受高温、高压等恶劣环境，目前已成功应用于国内火箭发动机零部件。

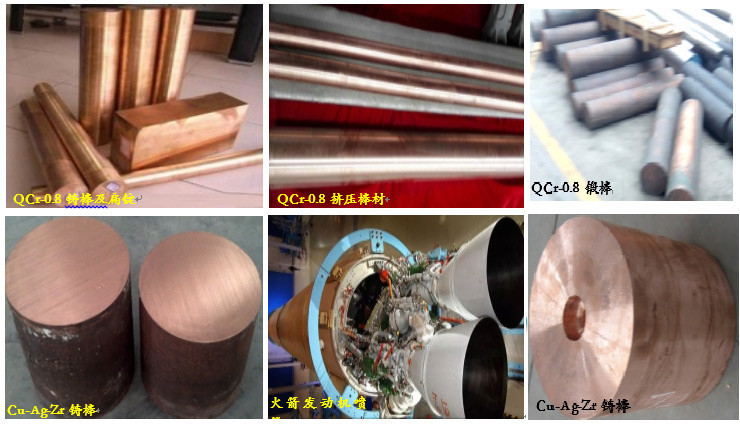

五、产品应用
版权所有 © 金年会|金年会·jinnian(金字招牌)诚信至上 网站建设：中企动力郑州 营业执照 京ICP证000000号
